Klacci CR 系列順位器

CR系列順位器

Klacci CR系列順位器 槓桿式順位器 CR-32

專利字號 9,476,240 B1

槓桿式順位器

CR-32 / CR-42 / CR-52 / CR-60 / CR-72

Klacci凱樂奇 CR系列槓桿式順位器提供簡單而有效的方式確保雙扇門的門扇以正確順序關閉，為了防止門扇未正確順序關閉導致在緊急情況下可能引起的安全風險。

產品特點
  • 主動門側的槓桿機構將主動門保持開門狀態直到被動門關閉後主動門才可關閉。
  • 可調式的安全促動機制允許主動門受到強烈外力時優先關閉以防止門扇以及順位器的損壞。
  • 可搭配使用天地閂、門弓器及其它雙扇門五金產品。
認證
  • 符合 ANSI/BHMA A156.3-2014 Type 21A( 一級標準)。
  • 通過UL/cUL三小時防火測試，符合UL10C標準。
槓桿式順位器長度

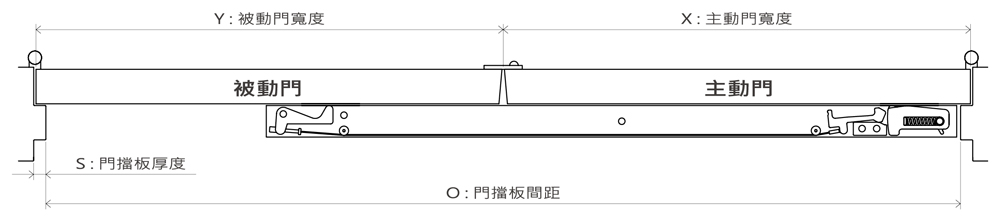

  • 槓桿式順位器標準長度應為主動門扇寬度(X)加上被動門扇之1/2寬度(Y)。
  • 在無法符合上述條件的情況下，槓桿式順位器長度必須長於主動門扇寬度(X) 6″ (152mm)。
  • 槓桿式順位器長度不得大於門擋板間距(O)。

注意: 標準門擋板厚度(S)為 5/8″ (16mm)。

Klacci CR系列順位器 槓桿式順位器 CR-32 槓桿式順位器長度 英文

範例:

  • 主動門寬度 (X): 42″ (1066.8 mm)
    被動門寬度 (Y): 42″ (1066.8 mm)
    建議順位器長度: CR-60
  • 主動門寬度 (X): 36″ (914.4 mm)
    被動門寬度 (Y): 18″ (457.1 mm)
    建議順位器長度: CR-42
切口類型訂購方式

槓桿式順位器可能需要額外的切口才能夠搭配外露式或隱藏式天地閂逃生門鎖使用。請查看以下表格選擇所需要的切口：

切口類型門扇類別逃生門鎖型號門栓間距門閂類別門扇應用
A 型鐵門Klacci凱樂奇:
1300/F1300
F2300		2-3/4″
(69.9mm)		解脫插銷一對30″ (762mm) 門扇(配CR-42)
一對36″ (914mm) 門扇(配CR-52)
一對42″ (1067mm) 門扇(配CR-60)
一對48″ (1219mm) 門扇(配CR-72)
一對56″ (1422mm) 門扇(配CR-72)
一對60″ (1524mm) 門扇(配CR-72)
VON DUPRIN:
98/9947
98/9948-F
33/3547
33/3548-F
B 型木門Klacci凱樂奇:
2300		1-5/16″
(33.3mm)		解脫插銷
VON DUPRIN:
98/9947WDC
98/9947WDC-F
33/3547WDC
33/3547WDC-F
C 型鐵門VON DUPRIN:
8847-F
5547-F		2-3/8″
(60.3mm)		解脫支架
注意: CR-32 無適用的切口類型。

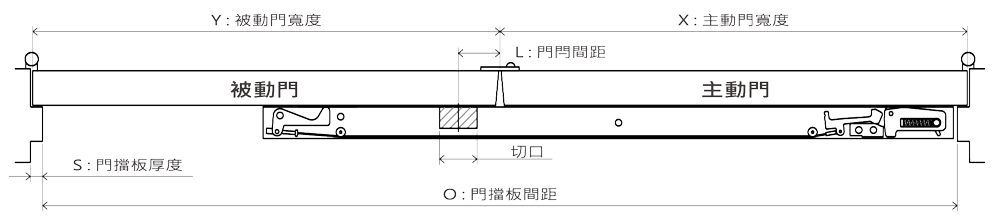

若產品型號或門扇應用未顯示於表格中或者使用不同的門閂間距尺寸，請訂購時提供以下資料：

  1. 逃生門產品製造商型號以及製造商定位卡
  2. 主動門寬度 (X)
  3. 被動門寬度 (Y)
  4. 門栓間距 (L)
  5. 非5/8″ (16mm)之門擋板厚度(S)
  6. 門擋板間距 (O)
Klacci CR系列順位器 槓桿式順位器 CR-32 槓桿式順位器長度 英文
材質

鋁合金

尺寸
型號長度寬度高度
CR-3232″ (812.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-4242″ (1066.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-5252″ (1320.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-6060″ (1524.0mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-7272″ (1828.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
顏色選擇
顏色ANSI/BHMAUS
Klacci 表面顏色 628 霧面灰霧面灰62828
Klacci 表面顏色 707 亮黃亮黃7073
Klacci 表面顏色 711 黑黑71119
Klacci CR系列順位器 槓桿式順位器 CR-32

填補塊

FLB-20 / FLB-32 / FLB-48

產品特點

填補塊應用於填補槓桿式順位器末端和被動門側的門擋板來提升整體美觀。

訂購方式

下方表格表示槓桿式順位器與填補塊的標準搭配。

若有其他的長度需求請在訂購時註明。

門扇寬度順位器型號填補塊型號
一對24″ (610mm) 門扇CR-32FLB-20
一對30″ (762mm) 門扇CR-42FLB-20
一對36″ (914mm) 門扇CR-52FLB-20
一對42″ (1067mm) 門扇CR-60FLB-32
一對48″ (1219mm) 門扇CR-72FLB-32
一對56″ (1422mm) 門扇CR-72FLB-48
一對60″ (1524mm) 門扇CR-72FLB-48
材質

鋁合金

尺寸
型號長度寬度高度
CR-3232″ (812.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-4242″ (1066.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-5252″ (1320.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-6060″ (1524.0mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
CR-7272″ (1828.8mm)1-5/8″ (41.3mm)5/8″ (15.9mm)
顏色選擇
顏色ANSI/BHMAUS
Klacci 表面顏色 628 霧面灰霧面灰62828
Klacci 表面顏色 707 亮黃亮黃7073
Klacci 表面顏色 711 黑黑71119
Klacci CR系列順位器 安裝支架 MB-1F
MB-1F
Klacci CR系列順位器 安裝支架 MB-2F
MB-2F
Klacci CR系列順位器 安裝支架 MB-3F
MB-3F

安裝支架

MB-1F / MB-2F / MB-3F

產品特點

安裝支架可以與平行臂門弓器及外露式天地閂逃生門鎖等之防火產品搭配，以避免該五金產品的安裝造成順位器的損壞。

注意: 搭配產品安裝時的高度必須下降來調整槓桿式順位器和安裝支架的高度。

材質

鐵

尺寸
型號長度寬度高度
MB-1F4″ (101.6 mm)3″ (76.2 mm)1-5/8″ (41.3 mm)
MB-2F4″ (101.6 mm)4″ (101.6 mm)1-5/8″ (41.3 mm)
MB-3F4″ (101.6 mm)3-1/2″ (88.9 mm)1″ (25.4 mm)
顏色選擇
顏色ANSI/BHMAUS
Klacci 表面顏色 689 灰灰68928
Klacci 表面顏色 600 米黃米黃600P
Klacci CR系列順位器 槓桿式順位器 CR-32

專利字號 8,595,980 B1

重力式順位器

CR-07 / CR-09

產品特點
  • 重力式順位器應用於需要將被動門優先於主動門關閉的雙扇門場所。
  • 尼龍與橡膠滾輪提供安靜與高效地作動並有助於保護門扇以避免受損。
認證
  • 符合 ANSI/BHMA A156.3-2014 Type 21B(二級標準)。
  • 通過UL/cUL三小時防火測試，符合UL10C標準。
密封條位置搭配推門輔助器無搭配推門輔助器
CR-07CR-09CR-07CR-09
A 無密封條1’6″ ~ 4’0″
(457.2mm ~
1219.2mm)		2’6″ ~ 4’0″
(762mm ~
1219.2mm)		1’6″ ~ 2’6″
(457.2mm ~
762mm)		2’6″ ~ 4’0″
(762mm ~
1219.2mm)
B 主動門拉門側 (標準)
C 被動門推門側1’6″ ~ 3’4″
(457.2mm ~
1016mm)		2’6″ ~ 4’0″
(762mm ~
1219.2mm)		N/AN/A
D B + C
注意: 密封條交疊量：3/4″ (19.1mm) – 標準。
材質

黃銅

尺寸
型號支撐臂長度
CR-077″ (177.8mm)
CR-099″ (228.6mm)
顏色選擇
顏色ANSI/BHMAUS
Klacci 表面顏色 626 霧鉻霧鉻62626D
Klacci 表面顏色 613 黑黑61310B
Klacci CR系列順位器 槓桿式順位器 CR-32

推門輔助器

COB

產品特點
  • 被動門被打開時推門輔助器使主動門一併開啟。
  • 推門輔助器不能與天地閂互相搭配使用。
  • 應用於防火場所之順位器配件。
認證
  • 符合 ANSI/BHMA A156.3-2014 Type 21(一級標準)。
材質

不鏽鋼

顏色選擇
顏色ANSI/BHMAUS
Klacci 表面顏色 630 砂面不鏽鋼砂面不鏽鋼63032D
Klacci 表面顏色 613 黑黑61310B

下載

Klacci CR系列順位器 目錄

Klacci CR系列順位器 目錄
2.07 MB

Download
