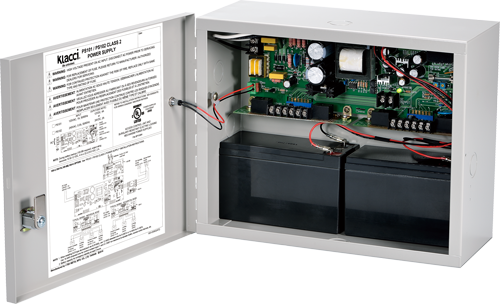

Klacci Electrical Exit Devices PS100 Power Supply

PS100 パワーサプライ

ANSI グレード 1 強力に耐える

PS100 電源は幅広い電気製品に適用できます。エンクロージャーをロックするためのキーを提供するオプションがあります。 Battery backup has two hours backup power at full load during an A.C. power failure. Batteries will automatically recharge when failed power is restored. Fire alarm provides input for a normally closed fire alarm contact. When the fire alarm contact is “open”, power to locks or other component is removed. Restoring power is field selectable for automatic or manual.

認証

UL/cULリストクラス2、UL294、UL1034 及びULC-S318。

仕様

UL/cUL リストクラス 2 出力。
AC入力、DC出力、バッテリバックアップのステータスを示すLEDインジケータ。
パワーサプライは、4台の遅延退出パニックバーを制御します
回路ブレーカはマザーボードを保護します。
標準入力オプション: 120 VAC, 1.0 Amp or 240 VAC, 0.5 Amp.
出力: 24 VDC, 2 Amp or 12 VDC, 2 Amp.
パワーサプライボックス: 幅10″ (254mm)、高さ12-1/2″ (318mm)、奥行き5″ (127mm)、ヒンジ付き灰色のカバー、1.6mm厚スチール製。
3 オプション:
- キーロック .
- 火災アラーム.
- バッテリーバックアップ (2 hrs.) AC電源喪失時

ご注文時

パワーサプライの品番は、電力を必要とするパニックバーの数によって決まります：

PS101	電圧 120 VAC
PS102	電圧 240 VAC
PS101K	電圧 120 VAC キーロック付き
PS102K	電圧 240 VAC キーロック付き
PS101 – 2	2 ゾーンコントロールボード
PS101 – 4	2 ゾーンコントロールボード × 2
PS101 – FA	火災アラーム
PS101 – BB	バッテリーバックアップ

PS100シリーズには、システムの柔軟性を提供するためにいくつかのオプションの回路カードが用意されています。パワーサプライは、任意の2枚のカード組み合わせ又はカード1枚で使用できます。

最大距離の電線サイズ

75 ft. (22 m)の距離では2sq電線と0.1sqのVCTF電線を通電金具に使用
100 ft. (30 m)の距離では2sq電線と0.2sqのVCTF電線を通電金具に使用
200 ft. (60 m)の距離では2sq電線と0.2sqのVCTF電線を通電金具に使用

ご注文時

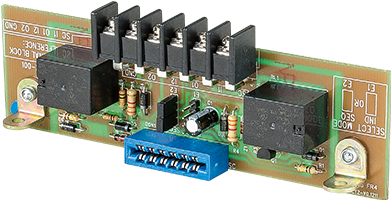

100 – 2	2 ゾーンコントロールボード
100 – K	キーロック
100 – 101	120 VAC パワーサプライ基盤
100 – 102	240 VAC パワーサプライ基盤
100 – FA	火災アラーム

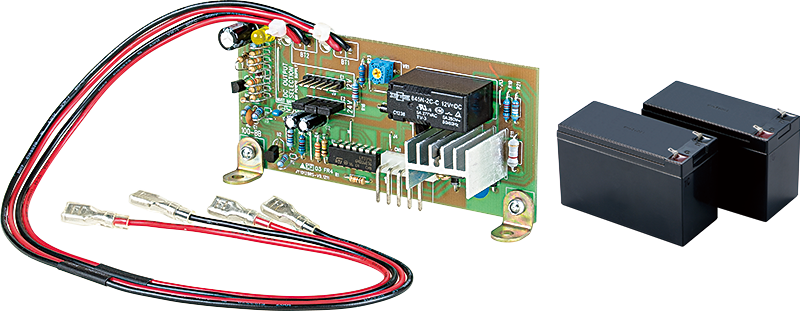

100 – BB	バッテリーバックアップ
100 – AC*	アクセスコントロール
100 – AL*	アラーム
100 – AO*	アシストスイング自動ドア
100 – SI*	セキュリティーインターロック
100 – 4TD*	4ゾーン　タイムディレイ付きコントローラー

* 以上の通知がない限りの利用はできません。

PS100シリーズには、システムの柔軟性を提供するためにいくつかのオプションの回路カードが用意されています。パワーサプライは、任意の2枚のカード組み合わせ又はカード1 EPT-1 はスチールハウジングとフレキシブルチューブによる通電金具です。ドア枠からドアに電気を供給するための安全で目立たないチャネルタイプです。狭くて浅いハウジングは、ドアの縁に容易に収めることができます。最大直径9.5mmまでの電線の束を受け入れることができます。最大ドア開き角度は120度。ドアを閉じたときには完全に隠蔽されます。枚で使用できます。

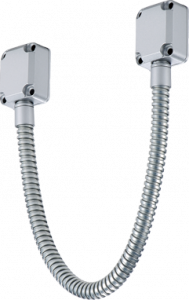

EPT-2は面付けの通電金具です。最大1/4″ (6.4mm)径の電線の束を通します。
