Klacci LFシリーズ円筒形ロック

LFシリーズ円筒形ロック

ANSI グレード 1超強力に耐える

詳細
ダウンロード

Improved designs, Improved performance

Klacci puts product quality as a priority and continuously seeks ways to improve their product performance. This product has been designed, tested and verified with the goal of not only conforming to the strict requirements of ANSI/BHMA A156.2, but exceed them. Klacci is proud to present you with a product that surpasses all limits.

The LF Series cylindrical locks have been designed using advanced design concepts and the most rigorous of testings, taking product quality to a whole new level of performance and durability.

New features

  • Improved Chassis Hubs add overall Strength.
  • Spring catridge prevents lever sagging.
  • Spindle provides durability.
  • Exceeds by more than twice the minimum cycle requirements described in ANSI/BHMA A156.2.
  • Chassis compatible with 3 types of lever: Standard, SFIC, FSIC.
  • One-step and Two-step Rose designs available to choose from.

About

  • Heat treated heavy gauge cold rolled steel spindles have outstanding torque resistance.
  • Easy to install, with no special tools required.
  • Can retrofit into existing door preparation for most manufacturers.
  • Suitable for 1-3/8″ ~ 2″ door thickness ranges. For customized thickness, please consult factory.
  • Compatible with electric (solenoid) functions.

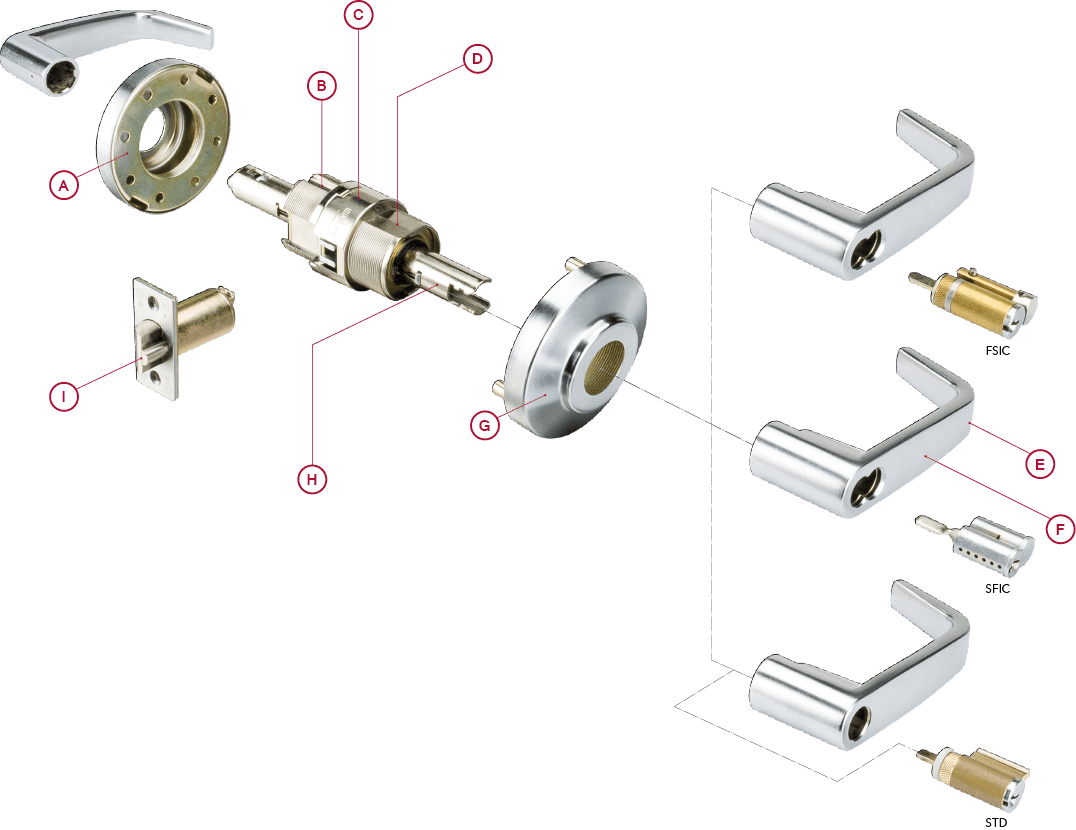

Klacci LFシリーズ円筒形ロック レバーロック

Heavier rose liners material provides more attack resistance.

The chassis is designed to resist forcible entry attempts; it exceeds Grade 1 abusive load without showing signs of breakage.

The outside and inside hubs provide increased wear resistance against spindle.

The spring cartridge inside the hub adds stability to the lever, effectively prevents the lever from sagging over high traffic usage.

Standard clutch feature provides protection against abusive conditions.

Special handle options such as Knurled Lever or Anti-microbial Coating available.

Threaded outside rose assembly adjustable for door thickness without removing keyed lever.

Spindle design provides outstanding performance and durability which is reflected in the product’s long life cycle. Furthermore, its design allows the simultaneous application of FSIC, SFIC and STD cylinders, which provides a versatile application range.

Latchbolt designed with a smooth curved surface, thus reducing friction.

品質保証

LFシリーズ円筒形ロック、台湾のTEK CompanyがUnderwriter Laboratoryのシステム認証を取得したISO 9001品質管理の下で製造されています。I-TEKの試験施設はISO17025に準拠しており、継続的な再検査プログラムでIntertekの認定を受けています。

さらに、Klacciは建築用金属製品製造協会BHMAの登録メンバーであり、インターテック(承認企業)およびUnderwriter Laboratories(安全機関)による厳選な審査により、最新のANSI規格に準拠していることを継続的に保証しています。私たちの目的は、高品質の製品が提供することで、お客様に安心感を感じてもらうことです。


認定/コンプライアンス
  • “A”ラベル(3時間)の単一スイングドア(4’x8′)にULがリストされています。
ドア & 準備
  • ANSI A115.2、ボルトを取り付ける。
バックセット
  • 標準2-3/4″ (70mm)：2-3/8″ (60mm)・3-3/4″ (95mm) ・5″ (127mm)もあり。
ドアの厚さ
  • 標準の1-1/2″ (38mm) から2″ (50.8mm)の木製または金属製のドア。

  • 2-1/4″、2-1/2″ と 3″ はカスタマイズ可能です。
ラッチ
  • 1/2インチ(12.5mm)スロー、ULリスト、フェイスプレート自動調整、3/4インチ (19mm) スローファイアドアデッドラッチが利用可能。
ドアの勝手
  • 無方向性。
ストライク
  • ANSIストライク標準、Tストライクまたはフルリップストライクはオプションです。
シリンダー
  • 6ピン “C”鍵穴標準、ニッケルシルバーキー、Schlage® オリジナルシリンダーと互換性あり。
8 の字型
  • SFIC: SFIC: 6または 7ピンBest®または Falcon® または Falcon® のオリジナルシリンダーと互換性あり。

  • FSIC: 6ピン、Schlage® オリジナルシリンダーと互換性あり。
トリム
  • 個体亜鉛ダイキャストレバー、バラ色鍛造真鍮、隠しネジ。
マスターキー
  • 利用可能な建設キーシステムはマスターキーまたはグランドマスターキーにすることもできます。
機能コード番号説明 ANSI/BHMA
Mechanical functions
機能コード番号説明 ANSI/BHMA
電気錠の機能

ドアやその他のハードウェアに合わせて様々な上塗を用意しています。

色ANSI/BHMAUS
Klacci 色の選択 605 黄銅(ツヤ)黄銅(ツヤ)6053
Klacci 色の選択 606 黄銅(砂目)黄銅(砂目)6063
Klacci 色の選択 611 丹銅(ツヤ)丹銅(ツヤ)6119
Klacci 色の選択 612 丹銅(砂目)丹銅(砂目)61210
Klacci 色の選択 613 黑黑61310B
Klacci 色の選択 625 クロム(ツヤ)クロム(ツヤ)62526
Klacci 色の選択 626 クロム(霧)クロム(霧)62626D
Klacci 色の選択 630 ステンレス(砂目)ステンレス(砂目)63032D

トリム

高品質の亜鉛合金属製で、最適な形に仕上げることが可能です。

Klacci ANSI グレード 1 円筒形ロック Dタイプ レバー トリムKlacci ANSI グレード 1 円筒形ロック Qタイプ レバー トリムKlacci ANSI グレード 1 円筒形ロック Aタイプ レバー トリム
DQA

殺菌塗装

オプションで殺菌塗装を施すことができます。ドアハンドル表面の細菌の繁殖を防ぐ為に特別に配合されています。衛生面の厳しい人だかりの多い場所に最適なアプリケーションです。注文する際は、ACを追加してください。

きざみ付きレバー

グリップを向上させる為に、外側のレバーに溝が機械加工されています。危険場所での失明またはその他の安全アプリケーションの感覚警告です。

To order, add prefix KL.

Klacci 円筒形ロック ストライク D27 ANSIストライクKlacci 円筒形ロック ストライク CR27 フルリップ1/4半径コーナーストライクKlacci 円筒形ロック ストライク B27 Tストライク
D27
ANSIストライク
4-7/8″ × 1-1/4″
リップの長さ 1-3/16″		B27
Tストライク
2-3/4″ × 1-1/8″
リップの長さ 1-1/8″		CR27
フルリップ1/4半径コーナーストライク
2-1/4″ × 1-3/4″
リップの長さ 1-3/16″
Klacci LFシリーズ電気関係円筒形ロック レバーロック

LF Series cylindrical locks are also available for electrified options for access control systems in high-security applications.

オプション

RX – 退出リクエスト

The RX feature is used to signal the use of an opening. Equipped with one internal SPDT switch which monitors the turning of the lever. The device can be connected to a security console or may be used as a single door alarm when used with a horn and power supply.

EL – Electrically Locked (Fail Safe)

Fail Safe locks require power to lock. In the event of a power outage the door will automatically unlock, thus ensuring a safe egress during emergency situations.

EU – Electrically Unlocked (Fail Secure)

Fail Secure locks require power to unlock. In the event of a power outage the door will automatically lock, thus preventing access and protecting all assets within it.

The use of this feature is not permitted on fire doors.

Electrical requirements

Electrified functions – EU and EL
  • 24 Volts AC/DC +/- 10% Operating current 0.145 Amp.
  • 12 Volts AC/DC +/- 10% Operating current 0.293 Amp.
  • All solenoids are continuous duty type.
  • White heat shrinkable tubings on solenoid leads designates 12 volt.
RX機能
  • 電圧 250 VAC.
  • Current rating 1 Amp.
  • Wire leads 22 Awg.

The 3-wire utilizes a UL recognized SPDT switch providing a choice of:

  • For normally closed operation use the white (COM.) and gray wires.
  • For normally open operation use the white (COM.) and purple wires.
