エネルギー貯蔵システム

再生可能エネルギーと貯蔵システムによる信頼性が高く持続可能なエネルギー環境の構築

1965年の設立以来、Klacci Technology Co., Ltd.(I-TEK Enterpriseの子会社)は、インテリジェントアクセス制御システムの供給で知られています。「すべての人の生活をより安全に、財産をよりセキュアに」というミッションに導かれ、Klacciは革新的でセキュアかつ便利なソリューションを提供することに取り組んでいます。 インテリジェントアクセス制御システムにおける専門知識を超えて、KlacciはNFC、Bluetooth、RFID技術を統合し、高級住宅および商業オフィスニーズに合わせた効率的なモバイルアクセスと生体認証ソリューションを作成しています。そのスマートビルディングソリューションは、自動ドア制御を非接触技術と組み合わせ、パンデミック後の時代に健康的で便利な生活スタイルを提供します。

Klacciは、環境持続可能性をコアバリューに組み込んでいます。先進的な省エネルギー技術を通じて、同社は高エネルギー需要に対応するセキュアなエネルギー貯蔵システムを導入しています。これらのシステムは、ピークシェービング、バックアップ電源供給、炭素排出削減など、複数の利点を提供します。これにより、顧客は電力使用を柔軟に管理し、エネルギーコストを精密に制御し、エネルギー効率を最適化し、環境への影響を低減することが可能になります。

厳格な品質管理と100件を超える特許により、Klacciの製品はANSIおよびUL認証を取得し、世界中で販売されており、政府機関、学校、病院など多様な分野に導入されています。 継続的な技術革新を原動力として、Klacciはスマートビルディングに安全機能と省エネルギー機能を統合し、より安全で持続可能な生活環境を創出することで、お客様と社会に深い価値を提供しています。

私たちは、環境に優しく、安定性が高く、保守が容易な安全な使用環境を優先しています。球を守りながら、信頼性が高く効率的なエネルギーサポートを提供します。

Klacci Energy Storage System Green Energy

システムの利点

セキュリティ

電池側は安全電圧レベル(51.2V SELV)を採用し、人員の感電リスクを完全に排除。

大断面積純銅バスバー、最適化された接続設計により超低接触抵抗と優れた放熱を確保し、ホットスポットの発生を抑制。

昇圧後の高圧側は低電流設計を採用、正負極の物理的隔離配線、強化絶縁保護。

モジュールレベルの独立した迅速遮断機構、故障ユニットを正確に隔離し、熱拡散を効果的に抑制し、システム全体の安全を保障。

価値

並列構造により自然冗長化を実現。単一または複数の電池モジュールが故障またはメンテナンス時でも、システムは継続的に電力供給し、稼働時間を最大化。

並列構造により電流/電圧ストレスを分散し、直列システムで端部モジュールが受ける瞬間的大電流/電圧衝撃を排除。

電化学特性に基づく最適化管理により電池劣化速度を低減し、容量低下を減少。

各51.2Vモジュールは独立した精密電圧制御を採用し、従来の直列システムで必要な複雑なパッシブ/アクティブ電池バランス(Balancing)回路とアルゴリズムを完全に免除。

モジュールはコントローラーで昇圧後、PCS直流バスに並列接続し、PCS出力側AC並列で必要な厳格な位相と周波数同期要件を免除し、システム統合と拡張を簡素化。

インテリジェント運用保守

海量のモジュールレベルデータをリアルタイムで収集。

深度分析を行い、電池SOH(健康状態)を正確に評価し、寿命を予測。

システムのサービス寿命を最大化し、長期運用コストを低減。

効果 IEC 61508機能安全基準の理念を厳格に遵守し、データセンターの要求妥当率構造に適合、最高レベルの設計Tier IV – Fault Tolerance要件を満たし、アーキテクチャ設計自体(並列冗長、簡素化制御)によりシステムの高信頼性と全体コスト効果を保障。

本システムはすでに認証を取得し、特許を申請中

  • UL 9540A 蓄電システム熱暴走拡散評価テスト
  • UL 1973 固定蓄電用電池セルと電池パック
  • IEC 62619 二次リチウムイオン電池パックの産業用安全テスト
  • CE-EMC 電磁適合性テスト
  • UN 38.3 リチウム電池航空輸送安全テスト
Klacci 認証 CE
Klacci 認証 UL

システムのアプリケーション

Klacci エネルギー貯蔵システム インテリジェント運用保守

太陽光や風力などの再生可能エネルギーは間欠性と不安定性を持つため、発電量が変動する際に電力網の安定性に影響を与える可能性があります。蓄電技術は再生可能エネルギーで生産された余剰電力を貯蔵し、その変動を平滑化し、再生可能エネルギーを安定して電力網に統合し、エネルギーシステムの信頼性と持続可能性を向上させます。

データセンターのTier IV仕様に基づく設計で、即時バックアップ電源と電圧安定を提供し、電池蓄電と迅速切替機構により、電力異常時に重要負荷が正常に動作することを確保します。その蓄電システムは通常モードでエネルギーを貯蔵し、停電時に迅速に放出、機器を電力中断の影響から保護します。

電力ピーク調整(ピーク負荷削減)と周波数調整サービス(電力網周波数安定)をサポートし、電力使用コストを低減し、同時に電力網の安定性を向上。

エネルギーの需要は1日の中で異なるピークと谷があり、例えば昼間の電力使用ピークと夜間の谷。蓄電技術は余剰エネルギーを谷時に貯蔵し、ピーク時の需要に対応し、エネルギー供給を安定させ、需給不均衡によるエネルギー浪費や供給不足を回避。

Klacci エネルギー貯蔵システム ピークシフト

蓄電技術は柔軟な電力調整能力を提供し、電力網の安定性と信頼性を向上させます。電力需要変動や突然の負荷増加時に、蓄電システムは迅速に調整し、電力網の運行を安定させ、供給中断のリスクを低減。

Klacci Energy Storage System System Configuration

システム構成

このシステムアーキテクチャは、太陽エネルギーから生成された電力をPower Conditioning System (PCS) を通じて変換し、バッテリーモジュールへの貯蔵または負荷への直接供給を可能にします。Energy Management System (EMS) は、リアルタイム監視、データ分析、および機器スケジューリングを監督します。自動管理を通じて、再生可能エネルギーの利用率を効果的に向上させ、エネルギー消費を削減し、高い発電コストの問題を緩和します。

システム特性比較

蓄電はバックアップだけでなく、積極的な防御と価値向上、Klacciの蓄電システムは

  • 高安全性: 発火せず、爆発せず、過熱せず
  • インテリジェント調整: 低電力料金時に貯蔵、高電力料金時に放電
  • 構造安定: 電池温度を低減、長期負荷でも信頼性が高い
  • 耐久性: 長寿命、低メンテナンス
  • 操作簡単: 専門人員不要、簡単管理
Klacci他社
特性比較電池低圧並列システム電池高圧直列システム
動作温度低高 (端部)
BMS 電池モジュール制御システム低 (オン / オフ) 自動バランス高 (監視過充電 / 過放電)
冷却放熱システム環境温度 40 ± 5°C
(排気ファン自然放熱)
高温 80°C 以上
(気冷 / 液冷 / 浸漬式強制冷却必要)
充放電 (SOC)90%80%
5年電池残容量>90%<80%
電池外システム消費エネルギー低高
セキュリティ人員および製品が非常に安全高温高圧暴走の可能性あり、人員感電の懸念
人員感電リスク感電リスクなし (低電圧)
アーク 60V 以下
気化 900V 以下
感電リスクあり (高電圧絶縁)
アーク 900V 以上
気化 1100V 以上
火災安全性極めて安全危険
初期構築コスト高低
運用保守コスト低 (交換簡単)
一般電気技師でいつでも対応
高 (交換困難)
専門電力技師の保守必要
可用率99.99% オンライン無停止
ホットスワップで運用保守可能
電池寿命が長い
全キャビネット停止、再充電サイクル3回
各電池の電気特性を一致させるのに少なくとも2日
毎年少なくとも15日停止必要
設置エリア制限なし、室内外可制限あり、屋外かつ密閉環境
必要空間 (坪効果)20フィートコンテナ (1.1M)20フィートコンテナ (2.4M)

Klacci 低圧並列

エアコン不要、自然放熱設計、省エネ。安全性が高いアプリケーションサイトに適する。

Klacci エネルギー貯蔵システム Klacci 低圧並列

他社高圧直列

追加でエアコンまたは液冷冷却システムを配置しなければ、システムの安定動作を維持できない。

Klacci エネルギー貯蔵システム 他社高圧直列
Klacci Energy Storage System EMS System Management

EMS システム管理

Klacci エネルギー貯蔵システム EMS システム管理 アーキテクチャ
Klacci エネルギー貯蔵システム EMS システム管理 アーキテクチャ

この EMS (エネルギー管理システム) は、NextDrive Smart Energy Gateway を中心としており、現場のすべての電力消費、電力生成、およびエネルギー貯蔵機器を接続します。NextDrive Cloud プラットフォームを通じて、データをクラウドにアップロードし、中央集権的な管理を行います。

ウェブベースの EMS インターフェースにより、管理者はエネルギーシステムをリアルタイムで監視および管理できます。

ユーザーは、電力使用量について明確な洞察を得ることができ、消費レベル、請求見積もり、需要トレンドを含みます。

システムは、AI 駆動の自動調整機能が搭載されており、エネルギー配分を最適化し、予測分析を行います。

太陽光とエネルギー貯蔵システムの統合を通じて、ユーザーは炭素削減とエネルギー効率の成果についての洞察を得ます。

機器の故障が発生した場合、管理者に即時通知が送信され、迅速な対応を促進します。

オプションの火災抑制システム

このエネルギー貯蔵システムは、バッテリーの電気化学的特性と自社開発のインテリジェント電源コントローラーを組み合わせ、低電圧バッテリーと高電圧PCS間の電圧マッチングの問題を効果的に解決し、制御システムを簡素化し、安全性と性能を向上させます。EDC(Efficient Data Collection and Distributed Control System)技術を利用し、熱電対モジュールとDIDO制御モジュールを組み合わせることで、エネルギー貯蔵キャビネット内のバッテリーの温度変動を精密に監視し、異常をリアルタイムで検知して安全を確保します。

EDC自動消火機能

  • このシステムは、オプションで自動火災抑制システムを装備できます。 異常状態が検知されると、自動的にアラームを起動し、電源を遮断するか、熱暴走セルを対象とした消火剤を放出して即座に消火します。これにより、火災の拡大を効果的に防ぎ、安全を確保します。
  • このシステムは、環境に優しい植物由来の非毒性消火剤を使用しており、クラスA火災およびリチウムバッテリー火災を消火できます。この剤は土壌で生分解可能またはリサイクル可能で、環境に優しいです。
Klacci エネルギー貯蔵システム EDC自動消火機能
Klacci Energy Storage System Thermal Runaway Cause Analysis of Competing Systems

競合システムの熱暴走原因分析

他のメーカーのシステム防水設計により火災抑制剤を外側ケーシングに限定し、内側の燃焼するリチウムセルを消火できません。ガス剤はクラスA火災を消火できず、制御不能な火災拡大を引き起こします。

リチウムバッテリーが温度をタイムリーに検知・制御できない場合、熱暴走が急速に発生し、高温と可燃性ガスを生成し、バッテリーモジュールの火災や爆発を引き起こす可能性があります。

Klacci エネルギー貯蔵システム 競合システムの熱暴走原因分析 熱暴走リスク

不適切な配線、損傷した保護層、または設置中の防火・防水計画の欠如は、短絡、漏電、および損傷リスクの増加を引き起こす可能性があります。

Klacci エネルギー貯蔵システム 競合システムの熱暴走原因分析 設置欠陥

BMS はバッテリーの電圧、温度、状態をリアルタイムで監視します。故障すると過充電と熱暴走リスクを引き起こす可能性があります。

Klacci エネルギー貯蔵システム 競合システムの熱暴走原因分析 BMS 故障リスク

安全保護をBMSのみに依存すると、BMSが故障した場合、システム全体に最終防衛線が欠如します。

Klacci エネルギー貯蔵システム 競合システムの熱暴走原因分析 安全機構の欠陥

仕様

125kW
Klacci エネルギー貯蔵システム 125kW 電力変換システム
電池キャビネット性能パラメータ
回路数1
直流電圧範囲600 – 1000Vdc
直流最大電流198A
定格直流電力125kW
電圧安定精度≤±2%
電流安定精度≤±5%
限圧特性有
限流特性有
グリッド出力 (交流)
定格出力電力125kW
過負荷能力1.1倍
定格電圧AC400V
定格出力電流180A
交流接続方式三相四線
絶縁方式非絶縁
グリッド電圧範囲400V (-15% – +15%)
グリッド周波数範囲50Hz / 60Hz±2.5Hz
電流総高調波歪率≤3% (フルロード)
力率0.99 / -1 – 1
電流直流成分≤0.5%
充放電変換時間<100ms
サイズ (W×H×D)800 × 1800 × 800mm
負荷出力 (交流)
交流オフグリッド電圧400Vac
交流電圧範囲400Vac±3%
交流オフグリッド周波数50Hz / 60Hz
オフグリッド出力 THDU≤3% (線形負荷)
不平衡負荷能力1
オフグリッド多機並列サポートなし
直流側並列サポートなし
一般仕様
寸法 (W×H×D)520 × 240 × 680mm
重さ70 kg
放熱方式強制風冷
風力発電動作高度3000m
動作温度範囲-20°C – 60°C
許容相対湿度≤95%
通信プロトコルBMS-CAN | EMS -ネットワークポート / RS485
最大変換効率≥99%
ノイズ≤75dB
多モジュールネットワーキング方式流側分離 – 交流側並列
防水等級IP21 室内キャビネット
110kWh
Klacci エネルギー貯蔵システム 110kWh バッテリーキャビネット
性能パラメータ
性能パラメータ電圧出力範囲500 – 850Vdc (定圧調整可能)
最大放電電力100kW
最大出力電流150A
最大放電電力100kW
総電力量220kWh
電池モジュール仕様51.2V 100Ah
電池モジュール数22
一般仕様
寸法 (W×H×D)800 × 1900 × 1200mm
重さ1600 kg
放熱方式自然風冷却
動作温度充電: 0°C – 56°C
放電: -20°C – 56°C
防水等級IP21 室内キャビネット / IP65 屋外キャビネット
通信プロトコルCAN / RS485
サイクル寿命≥6000 回
208kWh
Klacci エネルギー貯蔵システム 208kWh バッテリーキャビネット
性能パラメータ
性能パラメータ電圧出力範囲600 – 850Vdc (定圧調整可能)
最大放電電力104kW
最大出力電流140A
最大放電電力104kW
総電力量208kWh
電池モジュール仕様51.2V 100Ah
電池モジュール数13
一般仕様
寸法 (W×H×D)1000 × 1950 × 1250mm
重さ1750 kg
放熱方式ファン冷却
動作温度充電: 0°C – 56°C
放電: -20°C – 56°C
防水等級IP21 室内キャビネット
通信プロトコルCAN / RS485
サイクル寿命≥6000 回
6.5kW ハイブリッドインバーター
Klacci エネルギー貯蔵システム 6.5kW ハイブリッドインバーター
型ナンバー: ECO-HV-5548
  • 並列接続をサポート
  • 最大 6 台連続並列可能 (超過時は通信 RS485 機能遅延の可能性)
性能パラメータ
相数単相入力 / 単相出力
最大 PV 入力電力6500W
定格出力電力6000W
最大放電電力6000W
並列能力可能 – 6 台並列
太陽光入力 (DC)
定格 DC 電圧 / 最大 DC 電圧360Vdc / 500Vdc
起動電圧 / 初期供給電圧60V / 90Vdc
最大電力電圧範囲60Vdc – 450Vdc
最大入力電流1/20A
最大変換効率 (DC / AC)>99%
グリッド入力 (AC)
公称電圧 (AC)220 / 230 / 240VAC
出力電圧範囲170 – 264 VAC / 90 – 264 VAC
定格出力電流24A
力率>0.99
総高調波歪 (THD)<3%
変換効率
最大変換効率 (DC / AC)93% (Battery DC / AC)
97% (PV DC / AC)
オフグリッドとハイブリッド運転
AC 起動電圧 / 自動再起動電圧170 / 180VAC
周波数範囲45 – 65Hz
許容入力電圧範囲170 – 264 VAC / 90 – 264 VAC
最大 AC 入力電流30A
電池出力
定格出力電圧≤0.5%
定格出力電力<100ms
パルス電力800 × 1800 × 800mm
切替時間<10ms
出力波形純正弦波
総高調波歪 (THD)<3%
効率 (DC / AC)92%
電池と充電
定格 DC 電圧48Vdc
最大太陽光充電電流100A
最大 AC 充電電流80A
最大充電電流100A
一般仕様
寸法 (W×H×D)260 × 450 × 102mm
重さ8.5 kg
通信プロトコルRS485 / Wi-Fi / GPRS / リチウム電池
相対湿度0 – 90%
動作温度-10°C – 50°C
5kWh 電池モジュール (3U)
Klacci エネルギー貯蔵システム 5kWh 電池モジュール (3U)
型ナンバー: YNJB16S100ND-L
電池モジュール性能パラメータ
定格電圧51.2Vdc
出力電圧範囲44.8-57.6Vdc
電圧範囲100Ah
定格エネルギー5.12kWh
定格放電電流50A
最大放電電流100A
定格充電電流50A
最大充電電流100A
最大放電電力5.12kW
最大放電電力4kW
パフォーマンス≥95% DOD
電圧サンプリング数16S
電池バランスアクティブバランス 3A
寸法 (W×H×D)484 × 133 × 470mm
重さ40±1 kg
動作温度充電: 0°C – 45°C
放電: -20°C – 55°C
貯蔵温度0 – 25°C / 12 ヶ月
防水等級IP52
通信プロトコルCAN / RS485
サイクル寿命≥6000 回
追加機能 (オプション)
加熱機能充電時温度が 0°C 以下で自動起動 (BMSが自動管理)
認定 / コンプライアンス
認定 / コンプライアンスIEC62619 / CE / UN38.3

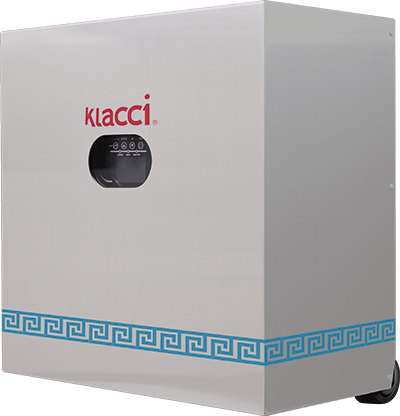

ポータブルエネルギー貯蔵システム
Klacci ポータブルエネルギー貯蔵システム
性能パラメータ
電圧範囲100Ah / 5120Wh (5.12V)
電池材料LiFePO₄
最大電力電圧範囲60Vdc – 450Vdc
定格出力電力6000W
AC 入力電圧220V
AC 出力電圧110V / 220V
最大 AC 出力電流30A
最大 AC 出力電力5500W
最大変換効率 (DC / AC)93% (Battery DC / AC)
97% (PV DC / AC)
動作温度-10°C – 50°C
出力波形純正弦波
切替時間<10ms
寸法 (W×H×D)55 × 55 × 32cm
サイクル寿命≥6000 回
重さ65 kg
