تطبيقات النظام

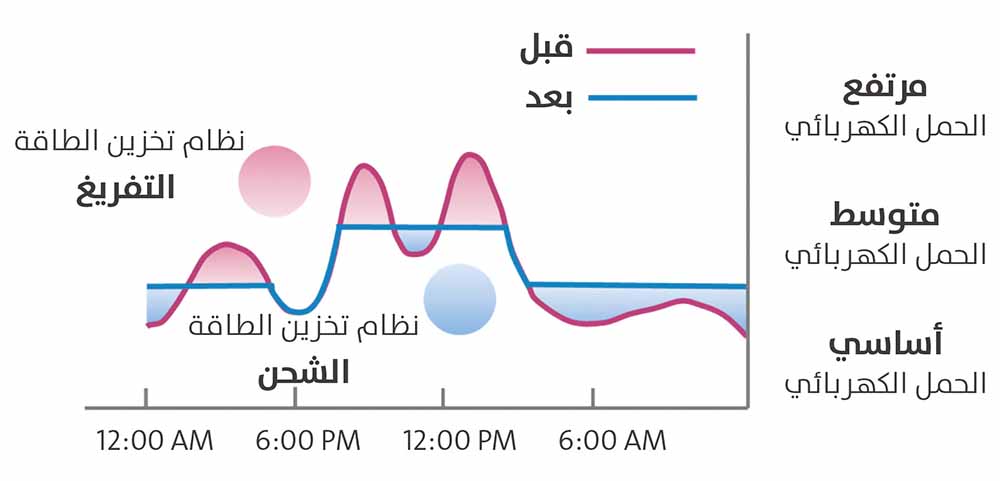

خفض الذروة وملء الفجوات
يتباين الطلب على الطاقة على مدار اليوم، حيث تكون هناك ذروات خلال النهار وفجوات في الليل. تتيح تقنية تخزين الطاقة تخزين الطاقة الفائضة خلال فترات الطلب المنخفض لتلبية فترات الطلب المرتفع، مما يساهم في استقرار إمدادات الطاقة وتجنب الهدر أو النقص الناتج عن عدم التوازن بين العرض والطلب.
تقييم ميزات النظام
نظام تخزين الطاقة لشركة كلاسي ليس مجرد نسخة احتياطية، بل خط دفاع نشط وتعزيز للقيمة، يتميز النظام بـ:

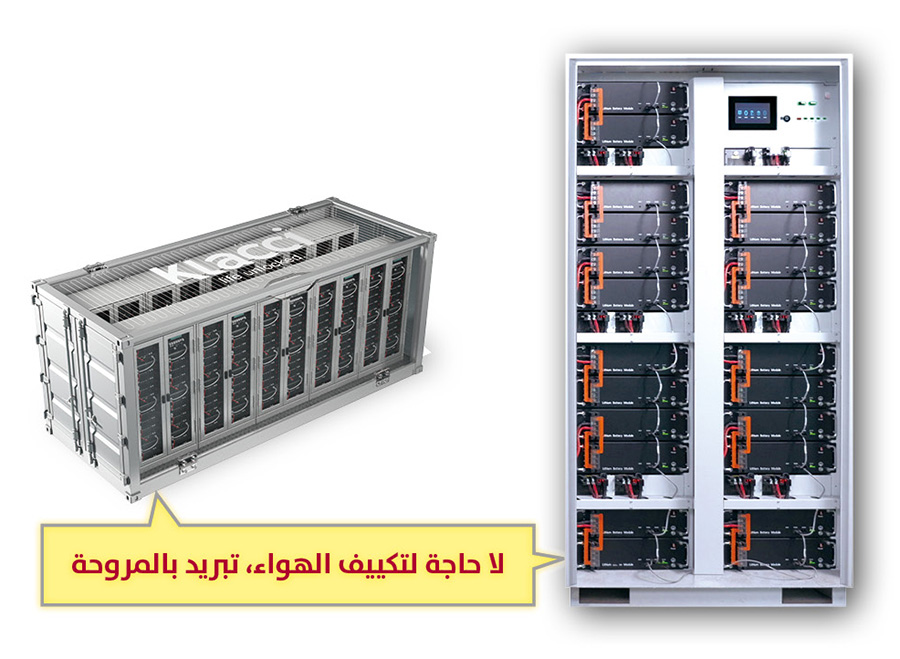

| Klacci | شركات مصنعة أخرى | |
|---|---|---|
| مقارنة المميزات | نظام توصيل البطاريات منخفضة الجهد بالتوازي | نظام توصيل البطاريات عالية الجهد على التوالي |
| درجة حرارة التشغيل | منخفضة | مرتفع (Endpoint) |
| نظام التحكم في وحدة البطارية | منخفضة (تشغيل/إيقاف)الموازنة التلقائية | مرتفع (مراقبة الشحن الزائد/التفريغ الزائد) |
| نظام التبريد | درجة حرارة التشغيل: 40 ± 5 درجات مئوية (التبريد الطبيعي مع مروحة سحب الهواء) | درجة حرارة عالية أعلى من 80 درجة مئوية (يتطلب تبريدًا بالقوة الهوائية أو السائلة أو بالغمر) |
| الشحن والتفريغ (SOC) | 90% | 80% |
| السعة المتبقية للبطارية بعد خمس سنوات | >90% | <80% |
| استهلاك الطاقة في الأنظمة المساعدة | منخفضة | مرتفع |
| السلامة | ضمان سلامة الأفراد والمنتجات | تشمل المخاطر التسخين المفرط والتوتر العالي، ومخاطر الصدمة الكهربائية للأفراد |
| خطر الصدمة الكهربائية للأفراد | لا يوجد خطر صدمة كهربائية (الجهد المنخفض) جهد القوس الكهربائي أقل من 60 فولت يحدث التبخر الغازي أقل من 900 فولت | خطر عالٍ للصدمة الكهربائية (يتطلب عزلًا عالي الجهد) جهد القوس الكهربائي أعلى من 900 فولت التبخر أعلي من 1100 فولت |
| السلامة من مخاطر الحريق | آمنة للغاية | خطر |
| Initial Setup Cost | مرتفع | منخفضة |
| تكلفة التشغيل والصيانة | منخفضة (سهولة الاستبدال) يمكن التعامل معها في أي وقت بواسطة كهربائي عام | مرتفع (صعوبة الاستبدال) تحتاج صيانة من فنيين كهربائيين ماهرين |
| معدل الموثوقية | توفر بنسبة 99.99% دون توقف يدعم الصيانة مع إمكانية التبديل السريع للوحدات إطالة عمر البطارية | إيقاف الخزانة بعد 3 دورات شحن وتفريغ يتطلب على الأقل يومين لموازنة البطارية يتطلب على الأقل 15 يومًا من التوقف السنوي |
| منطقة التركيب / الاستخدام | يسمح بالاستخدام الداخلي والخارجي | مقتصر على الأماكن الخارجية المغلقة |
| المساحة المطلوبة (كفاءة المساحة) | حاوية 20 قدمًا (1.1M) | حاوية 20 قدمًا (2.4M) |
لا حاجة لتكييف الهواء – تصميم تبديد الحرارة الطبيعي يوفر الطاقة. مثالي للتطبيقات ذات متطلبات السلامة العالية.

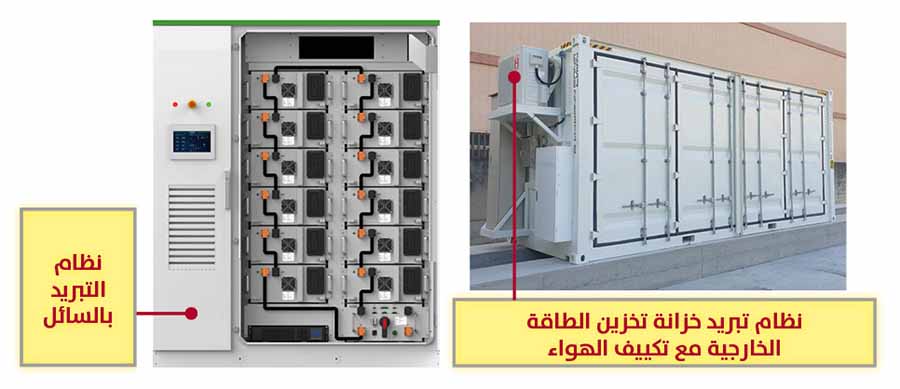

يتطلب تبريدًا إضافيًا، مثل التكييف أو التبريد بالسائل، لضمان استقرار النظام.
المواصفات
125kW
| معلمات أداء خزانة البطارية | |
|---|---|
| عدد المسارات | 1 |
| نطاق جهد التيار المستمر | 600 – 1000Vdc |
| أقصى تيار مستمر | 198A |
| قدرة التيار المستمر المُصنَّفة | 125kW |
| دقة التثبيت | ≤±2% |
| دقة التثبيت | ≤±5% |
| خصائص تحديد الضغط | مؤهل |
| خصائص تحديد التيار | مؤهل |
| مخرج التيار المتردد (الشبكة) | |
| قدرة المخرج المُصنَّفة | 125kW |
| سعة التحميل الزائد | 1.1x طويل المدى |
| الجهد المُصنَّف | AC400V |
| تيار الخرج المُصنَّف | 180A |
| طريقة الوصول إلى التيار المتردد | ثلاثي الطور، رباعي الأسلاك |
| العزل | غير معزول |
| نطاق جهد الشبكة | 400V (-15% – +15%) |
| نطاق تردد الشبكة | 50Hz / 60Hz±2.5Hz |
| معدل التشوه التوافقي الكلي | ≤3% (محمل بالكامل) |
| معامل القدرة | 0.99 / -1 – 1 |
| تيار مكون التيار المستمر | ≤0.5% |
| زمن التحويل للشحن / التفريغ | <100ms |
| الحجم (W×H×D) | 800 × 1800 × 800mm |
| مخرج التيار الكهربائي المتردد (الحمل) | |
| جهد التيار المتردد خارج الشبكة | 400Vac |
| نطاق جهد التيار المتردد | 400Vac±3% |
| تردد التيار المتردد خارج الشبكة | 50Hz / 60Hz |
| معدل التشويه الكلي للخرج غير المتصل بالشبكة | ≤3% (Linear load) |
| قدرة التحميل غير المتوازن | 1 |
| الاتصال المتوازي المتعدد لأجهزة الكمبيوتر خارج الشبكة | غير مدعوم |
| الاتصال الموازي على جانب التيار المستمر | غير مدعوم |
| المواصفات العامة | |
| الأبعاد (W×H×D) | 520 × 240 × 680mm |
| الوزن | 70 kg |
| طريقة التبريد | تبريد قسري بالهواء |
| أقصى ارتفاع تشغيلي | 3000m |
| نطاق درجة حرارة التشغيل | -20°C – 60°C |
| الرطوبة النسبية المسموح بها | ≤95% |
| البروتوكول | BMS-CAN | EMS -Network Port / RS485 |
| أقصى كفاءة تحويل | ≥99% |
| النشرة الإخبارية | ≤75dB |
| شبكات متعددة الوحدات | توصيل منفصل من جانب التيار المستمر – توصيل متوازي من جانب التيار المتردد |
| درجة مقاومة الماء | IP21 الحاوية الداخلية |
110kWh
| معلمات الأداء | |
|---|---|
| نطاق جهد مخرج التيار الكهربائي | 500 – 850Vdc (جهد ثابت قابل للتعديل) |
| أقصى قدرة تفريغ | 100kW |
| أقصى تيار كهربائي للمخرج | 150A |
| أقصى قدرة شحن | 100kW |
| إجمالي الطاقة | 220kWh |
| مواصفات وحدة البطارية | 51.2V 100Ah |
| رقم وحدة البطارية | 22 |
| المواصفات العامة | |
| الأبعاد (W×H×D) | 800 × 1900 × 1200mm |
| الوزن | 1600 kg |
| طريقة التبريد | التبريد الطبيعي |
| درجة حرارة التشغيل | الشحن: 0°C – 56°C التفريغ: -20°C – 56°C |
| درجة مقاومة الماء | IP21 الحاوية الداخلية / IP65 الحاوية الخارجية |
| البروتوكول | CAN / RS485 |
| عمر الدورة | ≥6000 مرات |
208kWh
| معلمات الأداء | |
|---|---|
| نطاق جهد مخرج التيار الكهربائي | 600 – 850Vdc (جهد ثابت قابل للتعديل) |
| أقصى قدرة تفريغ | 104kW |
| أقصى تيار كهربائي للمخرج | 140A |
| أقصى قدرة شحن | 104kW |
| إجمالي الطاقة | 208kWh |
| مواصفات وحدة البطارية | 51.2V 100Ah |
| رقم وحدة البطارية | 13 |
| المواصفات العامة | |
| الأبعاد (W×H×D) | 1000 × 1950 × 1250mm |
| الوزن | 1750 kg |
| طريقة التبريد | التبريد بالهواء القسري |
| درجة حرارة التشغيل | الشحن: 0°C – 56°C التفريغ: -20°C – 56°C |
| درجة مقاومة الماء | IP21 الحاوية الداخلية |
| البروتوكول | CAN / RS485 |
| عمر الدورة | ≥6000 مرات |
6.5kW العاكس الهجين
| معلمات الأداء | |
|---|---|
| الطور | مدخل أحادي الطور / مخرج أحادي الطور |
| الحد الأقصى لطاقة الإدخال الكهروضوئية | 6500W |
| قدرة المخرج المُصنَّفة | 6000W |
| أقصى قدرة شحن | 6000W |
| القدرة على التوصيل المتوازي | قادر على توصيل 6 وحدات بشكل متوازي |
| مدخل الطاقة الشمسية (تيار مستمر) | |
| جهد التيار المستمر المقدر / أقصى جهد للتيار المستمر | 360Vdc / 500Vdc |
| جهد التشغيل الابتدائي / جهد الإمداد الابتدائي | 60V / 90Vdc |
| نطاق جهد القدرة القصوى | 60Vdc – 450Vdc |
| أقصى تيار كهربائي للمدخل | 1/20A |
| أقصى كفاءة تحويل (تيار مستمر / تيار متردد) | >99% |
| مدخل الشبكة (تيار متردد) | |
| الجهد المُصنف (تيار متردد) | 220 / 230 / 240VAC |
| نطاق جهد المخرج | 170 – 264 VAC / 90 – 264 VAC |
| تيار الخرج المُصنَّف | 24A |
| معامل القدرة | >0.99 |
| معدل التشويه التوافقي الكلي | <3% |
| كفاءة التحويل | |
| أقصى كفاءة تحويل (تيار مستمر / تيار متردد) | 93% (بطارية التيار المستمر / التيار المتردد) 97% (PV DC/AC) |
| التشغيل خارج الشبكة والهجين | |
| جهد بدء التشغيل للتيار المتردد / جهد إعادة التشغيل التلقائي | 170 / 180VAC |
| نطاق التردد | 45 – 65Hz |
| نطاق الجهد المسموح للمدخل | 170 – 264 VAC / 90 – 264 VAC |
| التيار الكهربائي الأقصى للمدخل المتردد | 30A |
| مخرج البطارية | |
| الجهد المصنّف للمخرج | ≤0.5% |
| قدرة المخرج المُصنَّفة | <100ms |
| القدرة النبضية | 800 × 1800 × 800mm |
| زمن التحويل | <10ms |
| نمط موجة المخرج | موجة جيبية نقية |
| معدل التشويه التوافقي الكلي | <3% |
| الكفاءة (تيار مستمر / تيار متردد) | 92% |
| البطاريات والشحن | |
| جهد التيار المستمر المقدر | 48Vdc |
| أقصى تيار شحن للطاقة الشمسية | 100A |
| أقصى تيار شحن للتيار المتردد | 80A |
| أقصى تيار شحن | 100A |
| المواصفات العامة | |
| الأبعاد (W×H×D) | 260 × 450 × 102mm |
| الوزن | 8.5 kg |
| البروتوكول | RS485 / Wi-Fi / GPRS / بطارية ليثيوم |
| الرطوبة النسبية | 0 – 90% |
| درجة حرارة التشغيل | -10°C – 50°C |
5kWh وحدة البطارية (3U)
| معلمات أداء وحدة البطارية | |
|---|---|
| الجهد المُصنَّف | 51.2Vdc |
| نطاق جهد المخرج | 44.8-57.6Vdc |
| السعة المُصنفة | 100Ah |
| الطاقة المقدرة | 5.12kWh |
| تيار التفريغ المُصنف | 50A |
| أقصى تيار تفريغ | 100A |
| التيار الكهربائي المُصنف للشحن | 50A |
| أقصى تيار شحن | 100A |
| أقصى قدرة تفريغ | 5.12kW |
| أقصى قدرة شحن | 4kW |
| الأداء | ≥95% DOD |
| عدد نقاط أخذ عينات الجهد | 16S |
| موازنة البطارية | الموازنة النشطة 3A |
| الأبعاد (W×H×D) | 484 × 133 × 470mm |
| الوزن | 40±1 kg |
| درجة حرارة التشغيل | الشحن: 0°C – 45°C التفريغ: -20°C – 55°C |
| درجة حرارة التخزين | 0 – 25°C / 12 أشهر |
| درجة مقاومة الماء | IP52 |
| البروتوكول | CAN / RS485 |
| عمر الدورة | ≥6000 مرات |
| الميزات الإضافية (اختياري) | |
| وظيفة التسخين | تعمل عند انخفاض درجة حرارة الشحن عن 0 درجة مئوية (تُدار تلقائيًا بواسطة نظام إدارة البطارية) |
| الاعتماد/ الامتثال | |
| الاعتماد/ الامتثال | IEC62619 / CE / UN38.3 |

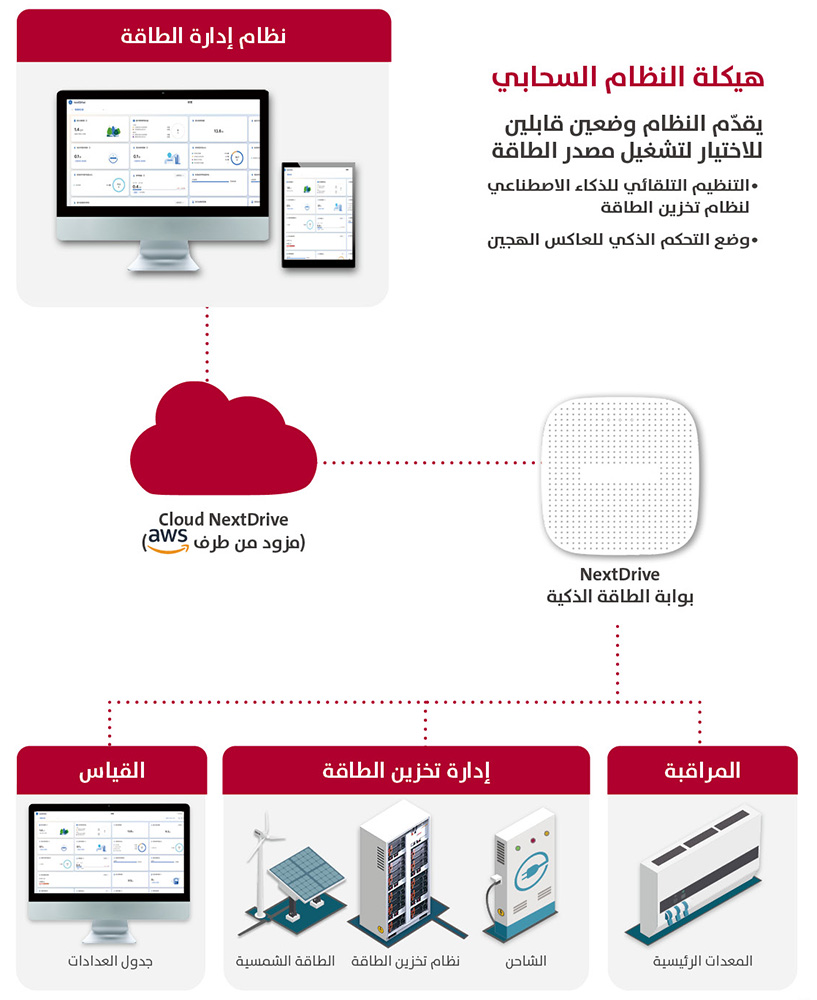

إدارة نظام إدارة الطاقة
يتركز نظام إدارة الطاقة هذا حول بوابة الطاقة الذكية (نِكست درايف)، التي تربط جميع أجهزة استهلاك الكهرباء، وتوليد الطاقة، ومعدات تخزين الطاقة في الموقع. من خلال منصة الشبكة السحابية (نِكست درايف)، يتم رفع البيانات إلى منصة الشبكة السحابية لإدارتها بشكل مركزي.
تتيح واجهة نظام إدارة الطاقة المستندة إلى الويب للمسؤولين مراقبة أنظمة الطاقة وإدارتها في الوقت الفعلي.

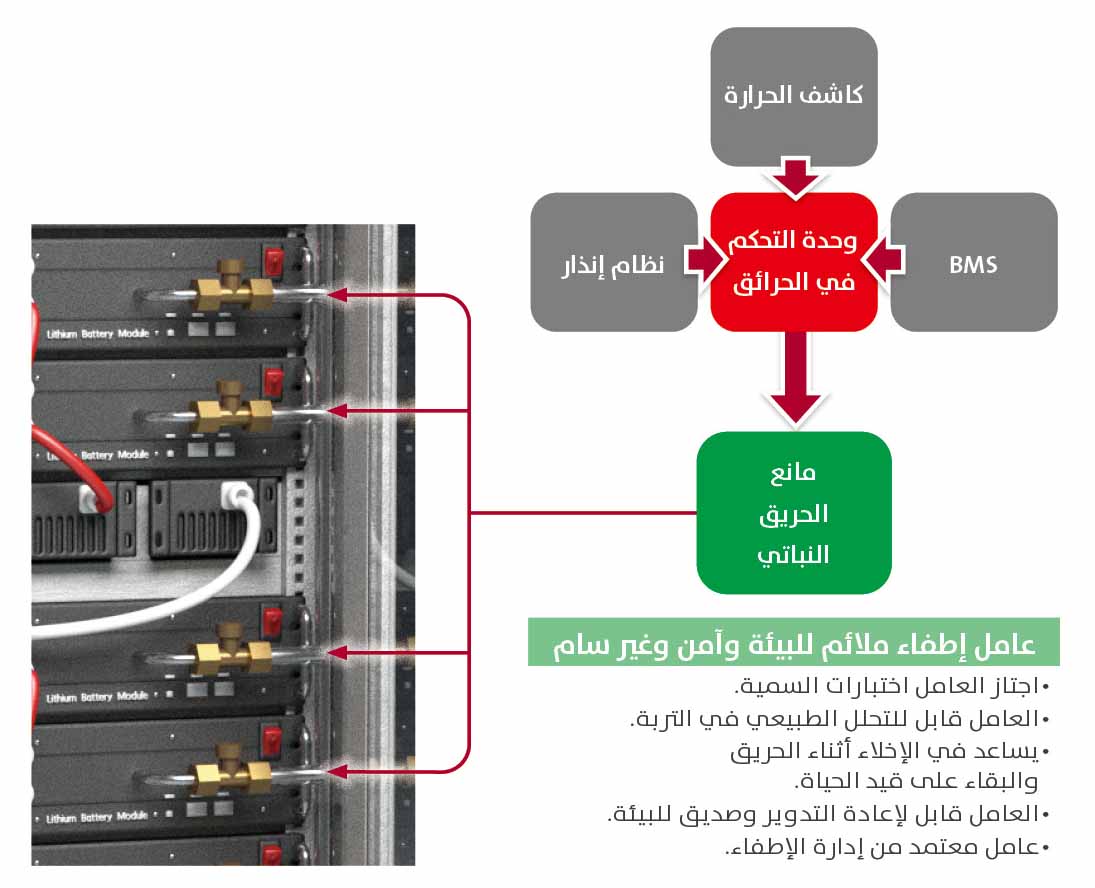

نظام إخماد الحرائق الاختياري.
يجمع نظام تخزين الطاقة هذا بين الخصائص الكهروكيميائية للبطارية ووحدة التحكم الذكية في الطاقة المطورة داخليًا لحل مشكلة مطابقة الجهد بين البطاريات منخفضة الجهد ونظام التحكم في الطاقة عالي الجهد بشكل فعال، مع تبسيط نظام التحكم وتعزيز السلامة والأداء. باستخدام نظام جمع البيانات الفعّال والتحكم الموزع، وبالاقتران مع وحدات الثرموكوبل ووحدات التحكم ثنائية الإدخال والإخراج الرقمي, يستطيع النظام مراقبة تغيّرات درجة الحرارة داخل بطاريات خزانة تخزين الطاقة بدقة، وكشف أي شذوذات في الوقت الفعلي لضمان السلامة.
اعتمدت أنظمة الشركات الأخرى على تصميم مقاوم للماء يقتصر على حاوية مانع الحريق الخارجي، مما أدى إلى فشلها في إخماد خلايا الليثيوم المشتعلة داخلها. كما أن وسائل الإطفاء الغازية غير قادرة على إخماد حرائق الفئة “أ”، مما يؤدي إلى انتشار الحريق بشكل غير مسيطر عليه.
خطر الانفلات الحراري
إذا فشلت بطاريات الليثيوم في كشف درجة الحرارة والتحكم بها في الوقت المناسب، فقد يحدث الانفجار الحراري، مما يؤدي إلى توليد سريع لدرجات حرارة مرتفعة وغازات قابلة للاشتعال، وقد يسبب ذلك حرائق في وحدات البطارية أو حتى انفجارات.
عيوب التركيب
الأسلاك غير الصحيحة، تلف الطبقات الواقية، أو غياب التخطيط لمكافحة الحرائق والماء أثناء التركيب، قد يؤدي إلى حدوث دوائر قصيرة، تسرب، وزيادة مخاطر الحريق وتلف المعدات.
مخاطر فشل نظام إدارة البطارية
يقوم نظام إدارة البطارية بمراقبة جهد البطارية، ودرجة الحرارة، وحالة البطارية في الوقت الفعلي. وقد يؤدي فشله إلى مخاطر الشحن الزائد والانفلات الحراري.
خلل آليات السلامة
الاعتماد فقط على نظام إدارة البطارية في الحماية يعني أنه في حال فشل النظام، يفتقر النظام بأكمله إلى خط الدفاع النهائي للسلامة.
