Klacci قفل Mortise M1 سلسلة

قفل Mortise M1 سلسلة

ANSI الدرجة 1 واجب ثقيل إضافي

  • سلسلة M1, هس أقفال نقر تجارية واجب ثقيل إضافي. جميع المسامير مصنوعة من الصلب غير القابل للصدأ ومعظم الأجزاء من الداخل مصنوعة من سبائك الصلب عالية القوة. مدرج UL لمدة 3 ساعات تصنيف الحرائق وتتوفق / تتجاوز معايير ANSI / BHMA A156.13 الدرجة 1.
  • للقفل مركز اسطوانة 3-5 / 8 “(92 ملم) من محور الدوران، يسمح معظم الصانعين بتحديث قفل النقر بدون أو مع الحد الأدنى من إعداد الباب وتعديل قدرات الاستبدال.
  • القفل غير قابل للمناولة. تتيح العودة دون تفكيك القفل مجموعة كاملة من الوظائف. ويوجد حالة قفل واحدة لجميع الديكورات تسمح بتصميم ممتاز ومرن.
  • يتميز هذا القفل عن غيره بميزة خاصة وهي أن الذراع أو المقبض يحفظ بواسطة الرافعة / مقبض الباب. مواد الرافعة / مقبض الباب مصنوعة من زنك الزهر القياسي. خطوات تركيب فتحة ثقب المفتاح والأجزاء الإضافية ضئيلة. استشر المصنع للحصول على مواد أخرى (الفولاذ المقاوم للصدأ أو النحاس الأصفر الصلب).

تشغيل القبضة

وظيفة عملية القابض متاحة بشكل اختياري للطراز الخارجي. عند قفل الباب، فإن مناولة الباب سوف تنفصل عن آلة حفرة القفل وتصبح حرة، وتمنع تضرر القفل إذا تم تطبيق القوة المفرطة في التعامل وتحمي القفل الخاص بك من محاولات الدخول عنوة.

قم بتعزيز أمن قفل الباب مع هذه الميزة، وستشعر بالراحة عند العلم أن بابك أصبح أكثر أمنا من ذي قبل.

Klacci قفل Mortise M سلسلة الخواص

الخواص


اسطوانة لمركز عمود الدوران 3-5 / 8 ” (92 ملم) والتي يمكن تحديثها لدى معظم صانعي أقفال النقر.

الاقسام المتنوعة وخيارات الطرازات متاحة لتلبية مختلف الاحتياجات والتفضيلات.

توفر المعايير عالية الدقة أو اسطوانات I\C الأمن والموثوقية.

يتم الاحتفاظ برافعة النحاس الصلب أو الزنك بواسطة مقبض الباب , لا يمكن إزالة الرافعة الخارجية من الخارج.

تصميم كاسيت زنبركي لتعزيز الحماية ضد تدلي الرافعة، وتوفير موقف أفقي وإيجابي لعودة الرافعة.

عمود الدوران مصمم للكسر عند تطبيق قوة مفرطة، وبالتالي يحافظ على حالة القفل من المزيد من الضرر.

أجزاء مصنوعة من سبائك الصلب عالية القوة.

مزلاج متين من قطعة واحدة مصنوع من الفولاذ المقاوم للصدأ. تصميم منحنى مضاد للاحتكاك يتيح تعزيز دورة الحياة مع تقليل معدل الضرب، مضيفا القوة والأمن.

ضمان الجودة

تنتج شركة آي تك سلسلة M1 للأقفال مبيت في تايوان وفقاً لمعايير الجودة أيزو 9001 ، وهو نظام معتمد من قبل المختبرات المعتمدة. يتوافق اختبار آي تك للجودة مع آيزو 17025 ومصدق من قبل ينتيرتيك في إطار برنامج إعادة الفحص المستمر.

علاوة على ذلك، فإن كلاسي عضو مسجل في جمعية مصنعي أجهزة المباني BHMA، وكذلك فإننا نتبع باستمرار أحدث معايير ANSI مع عمليات التفتيش الصارمة من قبل ينتيرتيك والمختبرات الضامنة. هدفنا هو جعل عملائنا يشعرون بالأمان في عند معرفة أن المنتجات المقدمة ذات جودة عالية.

الاعتماد/ الامتثال
  • ANSI / BHMA A156.13 سلسلة 1000 ، الدرجة 1 التشغيلية والأمنية.

  • UL المدرجة لمدة 3 ساعة تصنيف النار.
الأبواب والتجهيزات
  • تتوافق مع شهادة .ANSI A115.1
حجم الحالة
  • 4-5/16″ x 6″ x 1″ (110mm x 152mm x 25mm).
دروع الجبهة (لوحات الرقاقة)
  • 1-1 / 4 “× 8” ×7/32 “(32mm x 203mm x 5mm) قياسي، 1-1 / 16” × 8 “× 7/32” (27mm x 203mm x 5mm) اختياري.
المجموعة الخلفية
  • 2-3/4″(70 mm) فقط.
مدى الباب
  • 1-3/8″ (35mm) ~ 2-1/2″ (64mm) مم للباب المعدني.

  • 1-3/4″ (45mm) ~ 2-1/2″ (64mm) مم للباب الخشبي.
الأبواب المشدوفة
  • حالة تعديل ذاتي.
المباعدة
  • 3-5/8″ (92mm) مم من مركز الأسطوانة إلى الذراع.

  • 2-7/16″ (62mm) مم من مركز قلب الدوران إلى الذراع.
  • 98 ملم متاحة عند الطلب.
الترباس الثابت
  • 1 “(25 ملم) ، من الفولاذ المقاوم للصدأ.
مسمار تثبيت
  • 3/4 “(19 ملم) ، مزلاج متين قطعة واحدة ، تصميم منحنى مضاد للاحتكاك يتيح تعزيز دورة الحياة مع انخفاض ارتداء المضرب، مضيفا القوة والأمن.
شريط القفل الثابت
  • فولاذ مقاوم للصدأ غير متناول.
حالة المناولة
  • عكس المجال دون إزالة حالة.
من خلال البراغي
  • من خلال طراز البراغي والانحياز الذاتي مع حالة القفل.
شوكات التحريك
  • الشفة المنحنية غير قابلة للتسليم. أطوال الشفة المخصصة : 1/8 “(3mm) الزيادات متاحة.
عمود الدوران
  • قابل للكسر لمنع حالة القفل من الفتح أو التلف.
الاسطوانة
  • 6 مسامير قياسية، مع اثنين من مفاتيح فضة النيكل ومجرى المفتاح “C”. قد تكون بمفتاح رئيسي أو مفتاح رئيسي ضخم . نظام مفتاح البناء متاح.
قلب الدائرة الإلكترونية
  • 6 أو 7- دبوس، ملائمة مع بيست وفالكون ® ®  .
مسامير التثبيت
  • مخفية تحت غطاء ثقب المفتاح.
Klacci قفل Mortise M1 سلسلة Mortise كهربائي
SS – تبديل الإشارة

الكشف عن حالة القفل المساعد من خلال التبديل SPDT.

EL/EU – M1105EL (فشل سلامة) أو M1205EU (فشل أمن)

خيارات الجهد 12 أو 24 فولت تيار مستمر (يجب أن يكون محدد عند الطلب).

RX – طلب الخروج

مفتاح صغير جداً متمركز داخل القفل لمراقبة موقف الرافعة / المقبض.

LM – مراقبة مسمار تثبيت

رصد مزلاج الترباس بمفتاح SPDT الذي يراقب موضع مزلاج الترباس.

المواصفات الكهربائية

الملف اللولبي الحالي: 24 VDC, 0.33 Amp. 12 VDC, 0.66 Amp.

معدل التبديل : 24 VDC, 2 Amp SPDT. SPDT (قضيب فريد، مفتاح مزدوج)

Klacci سلسلة MD أقفال النقر الثابتة
الاعتماد/ الامتثال
  • ANSI / BHMA A156.36 الدرجة 1.

  • UL المدرجة لمدة 3 ساعة تصنيف النار.
الحالة
  • صلب مطاوع ثقيل مع تشطيبات من ثاني كرومات الزنك. 4-5/16″ x 3-9/16″ x 1″ (110mm x 90mm x 25mm).
المجموعة الخلفية
  • 2-3/4″(70 mm) فقط.
مدى الباب
  • 1-3/8″ (35mm) ~ 2-1/2″ (64mm) مم للباب المعدني.

  • 1-3/4″ (45mm) ~ 2-1/2″ (64mm) مم للباب الخشبي.
الأبواب المشدوفة
  • حالة تعديل ذاتي.
الترباس الثابت
  • 1 “(25 ملم) ، من الفولاذ المقاوم للصدأ.
المقابض
  • جميع الوظائف قابلة للعكس.
شوكات التحريك
  • 1-1/8″ (28mm) x 3-1/2″ (89mm), بدون شفة، مفروشة بصندوق الغبار.
الاسطوانة
  • 6 مسامير قياسية، مع اثنين من مفاتيح فضة النيكل ومجرى المفتاح “C”. قد تكون بمفتاح رئيسي أو مفتاح رئيسي ضخم . نظام مفتاح البناء متاح.
قلب الدائرة الإلكترونية
  • 6 أو 7 دبوس تتوافق مع الاسطوانة الأصلية لشركة Best® أو Falcon® .
رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.
اللونANSI/BHMAUS
Klacci التشطيبات 605 مصقول بالنحاسمصقول بالنحاس6053
Klacci التشطيبات 606 ساتان/ نحاسساتان/ نحاس6063
Klacci التشطيبات 611 مصقول بالبرونزمصقول بالبرونز6119
Klacci التشطيبات 612 ساتان/ برونزساتان/ برونز61210
Klacci التشطيبات 613 برونز الساتان المؤكسد القاتمبرونز الساتان المؤكسد القاتم61310B
Klacci التشطيبات 625 مصقول بالكروممصقول بالكروم62526
Klacci التشطيبات 626 ساتان/ كرومساتان/ كروم62626D
Klacci التشطيبات 630 ساتان/ فولاذ غير قابل للصدأساتان/ فولاذ غير قابل للصدأ63032D

الوظائف

جميع الوظائف بها خيار عملية القابض. عند القفل، فإن مقبض الباب الخارجي / الرافعة سينفصل عن آلة القفل ويدور بحرية.

رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
بدون الترباس الثابت
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.
رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
مع الترباس الثابت
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.
رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
بدون الترباس الثابت
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.
رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
مع الترباس الثابت
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.
رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.
رقم ورمز الوظيفةالتفاصيل  ANSI/BHMA
بدون الترباس الثابت
  • تنبيه: يجب قفل الاسطوانة المزدوجة في المساكن ولا ينصح باستخدام أي باب للخروج في أوقات الطوارئ إذا كان يشكل خطرا على سلامة الحياة. ويتم التركيب وفقا للقوانين الحالية فقط.

المقابض

إننا نقدم مجموعة واسعة من تصاميم طراز القطاعات وغطاء ثقب المفتاح التي لا توفر فقط القوة والمتانة، ولكن أيضا تصور الاناقة والاسلوب.

في كلاسي تسير المتانة والجمال جنبا الى جنب. تأكدوا من انه عهد لكم بمنتجات تلبي أدق معايير السلامة والأمن والأداء، بينما تبعث لمسة ديكورية رائعة بتصميمها الجمالي اللطيف.

عند الطلب، برجاء الجمع بين الحروف التي تمثل نوع المناولة ورقم نوع الاسطوانة. على سبيل المثال: K4 تمثل نوع مناولة الرافعة K مع قلب اسطوانة I / C لطراز غطاء ثقب المفتاح.

Klacci ANSI الدرجة 1 قفل Mortise D النوع مقابض المقبضKlacci ANSI الدرجة 1 قفل Mortise Q النوع مقابض المقبضKlacci ANSI الدرجة 1 قفل Mortise K النوع مقابض المقبض
DQK
Klacci ANSI الدرجة 1 قفل Mortise EU النوع مقابض المقبضKlacci ANSI الدرجة 1 قفل Mortise MR النوع مقابض المقبضKlacci ANSI الدرجة 1 قفل Mortise KA النوع مقابض المقبض
EUMRKA
Klacci ANSI الدرجة 1 قفل Mortise AH النوع مقابض المقبضKlacci ANSI الدرجة 1 قفل Mortise HA النوع مقابض المقبضKlacci ANSI الدرجة 1 قفل Mortise BF النوع مقابض المقبض
AHHA*BF*
* أيدي الباب المحددة.

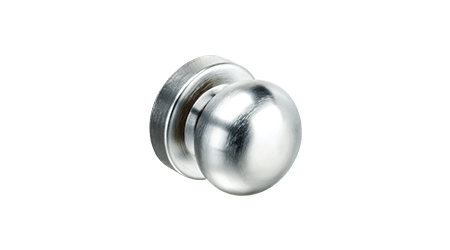

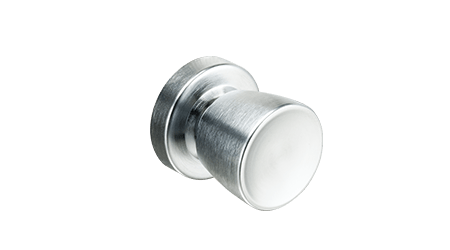

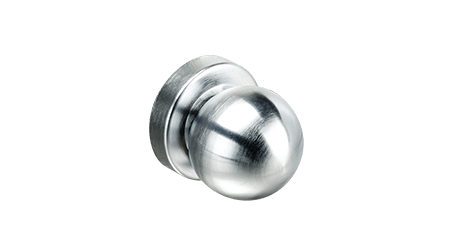

Klacci ANSI 1 الدرجة قفل Mortise النوع P المقابض المقبضKlacci ANSI 1 الدرجة قفل Mortise النوع B المقابض المقبضKlacci ANSI 1 الدرجة قفل Mortise النوع T المقابض المقبض
PBT

جميع الرافعات والوردات مصنعة خصيصاً لتوافق اللمسات الجمالية. لمجموعة مختلفة من الرافعات والوردات ، اختر من خلال الإشارة إلى اسم الوردة والرافعة. على سبيل المثال : PT تشير إلى الجمع بين الرافعة PT والوردة PT. بينما تشير PTTG لاختيار رافعة مخصصة PT مع الوردة TG.

Klacci ANSI 1 الدرجة قفل Mortise النوع PT مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع TG مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع RT مقابض طرازات الديكور
PTTGRT
Klacci ANSI 1 الدرجة قفل Mortise النوع RD مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع CR مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع SR مقابض طرازات الديكور
RDCRSR
Klacci ANSI 1 الدرجة قفل Mortise النوع SQ مقابض طرازات الديكور
SQ
Klacci ANSI 1 الدرجة قفل Mortise النوع PT مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع TG مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع RT مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع RD مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع CR مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع SR مقابض طرازات الديكورKlacci ANSI 1 الدرجة قفل Mortise النوع SQ مقابض طرازات الديكور
PTTGRTRDCRSRSQ

تم تصميم الديكورات المضادة للربط لمنع إمكانية الحجز بالربط. تستخدم على نطاق واسع في دور الرعاية والمستشفيات والسجون ومراكز الاحتجاز، يوفر طراز مكافحةالربط بيئة خالية من الضرر مما يضمن رفاهية السكان.

Klacci قفل Mortise M سلسلة مقبض مضاد الربط
الخواص
  • ANSI الدرجة 1.
  • متوافق مع ADA.
  • تصميم شخصي أنيق.
  • متوفر في النحاس أو الفولاذ المقاوم للصدأ.
  • وظيفة الفاصل متاحة.
  • لا يحتاج أجهزة تثبيت.

صمم مع زاوية رمي قصيرة، يسمح مزلاج الدفع / السحب بفتح الأبواب بدفعة لطيفة أو سحب المجداف، يوفر مستوى عال من الراحة والرفاهية. مناسب للتشغيل حر اليدين في أماكن مثل المستشفيات ومرافق الرعاية الصحية.

Klacci قفل Mortise M سلسلة مقبض مضاد الربط
الخواص
  • يتأقلم مع الوضع المتغير (يجب أن يكون أفقيا عند دمجه مع ملف الإبهام).
  • بدون الاتجاهية.
  • التشطيبات: 605, 606, 611, 612, 613, 625, 626, 630.
  • خيارات طباعة الدفع / السحب.

أمور متنوعة

Klacci قفل Mortise المؤشرات المقاطع 625624-010
625624-010 (For MS1021 & MS1421)
Klacci قفل Mortise المؤشرات المقاطع 625624-010
625624-040 (For MS1020 & MS1420)
Klacci قفل Mortise المؤشرات المقاطع 625624-010
625624-050
Klacci قفل Mortise المؤشرات المقاطع 625624-010
625624-060

إننا نقدم مجموعة متكاملة وكاملة من الحلقات الفاصلة وحراس الاسطوانة وغسالات الزنبرك، فضلا عن مجموعة واسعة من أنواع كام لتلبية احتياجات معظم التطبيقات. اسطوانات النقر القياسية مزودة ب 5 أو 6 مسامير تثبيت. اسطوانات النقر الأساسيةالقابلة للتبديل متوفرة ب 6 أو 7 مسامير تثبيت، حيث حققت زيادة الأمن من خلال التغيير السريع للقفل أيضا.

التوضيحالوجهالطول
1-1/8″1-1/4″1-3/8″1-1/2″1-1/2″1-3/4″1-7/8″
Klacci قفل Mortise الاسطوانة كامل الوجه قياسيكامل الوجه
قياسي
441-102441-103441-103441-103441-106441-106441-108
Klacci قفل Mortise الاسطوانة المستتر قياسيالمستتر
قياسي
441-402441-403441-404441-405441-406441-407441-408
Klacci قفل Mortise الاسطوانة كامل الوجه قلب الدائرة الإلكترونيةكامل الوجه
قلب الدائرة الإلكترونية
غير متاح442-601442-701442-702غير متاحغير متاحغير متاح
Klacci قفل Mortise الاسطوانة المستتر قلب الدائرة الإلكترونيةالمستتر
قلب الدائرة الإلكترونية
غير متاح442-601442-601442-902غير متاحغير متاحغير متاح

Additional cams are available for our mortise cylinder to operate in other manufacturers’ mortise locks.

Klacci قفل Mortise كامة الاسطوانة 440-0702Klacci قفل Mortise كامة الاسطوانة 440-0703Klacci قفل Mortise كامة الاسطوانة 440-0704Klacci قفل Mortise كامة الاسطوانة 440-0801Klacci قفل Mortise كامة الاسطوانة 440-0705Klacci قفل Mortise كامة الاسطوانة 440-0706Klacci قفل Mortise كامة الاسطوانة 440-0708Klacci قفل Mortise كامة الاسطوانة 440-0709
440-0702440-0703440-0704440-0801440-0705440-0706440-0708440-0709

نقدم نوعين من حراس الاسطوانة للعمل مع طرازات القطاعات لنطاقات الأبواب المختلفة وأطوال الاسطوانات المختلفة. حدد رقم القطعة عند الطلب.

Klacci قفل Mortise دروع الجبهة (لوحات الوجه) زاوية مربعة

زاوية مربعة

Klacci قفل Mortise دروع الجبهة (لوحات الوجه) زاوية مربعة

1/4″ زاوية دائرية

زاوية مربعة1/4″ زاوية دائريةالتفاصيل
1-1/4″
(32mm)
عرض
1-1/16″
(27mm)
عرض
1-1/4″
(32mm)
عرض
1-1/16″
(27mm)
عرض
528-711528-731528-721528-741مسمار ثابت مسمار × الترباس الثابت
528-712528-732528-722528-742مسمار ثابت مسمار
528-713528-733528-723528-743مسمار × الترباس الثابت
528-714528-734528-724528-744 مسمار
528-715528-735528-725528-745فارغة
528-716528-736528-726528-746الترباس الثابت

مصنوعة من النحاس أو البرونز أو الفولاذ المقاوم للصدأ. متوفر بزاوية مربعة أو 1/4 “زاوية دائرية.

Klacci قفل Mortise شوكات التحريك 527-611 زاوية مربعة

527-611

زاوية مربعة

Klacci قفل Mortise شوكات التحريك 527-611 زاوية مربعة

527-631

1/4″ زاوية دائرية

Klacci قفل Mortise شوكات التحريك 527-611 زاوية مربعة

527-610

زاوية مربعة

Klacci قفل Mortise شوكات التحريك 527-611 زاوية مربعة

527-630

1/4″ زاوية دائرية

صندوق الغبار مصنوع من الصلب، مقدم بدون أي تكلفة إضافية.

Klacci قفل Mortise شوكات التحريك 527-611 زاوية مربعة

552-312

صندوق الغبار
