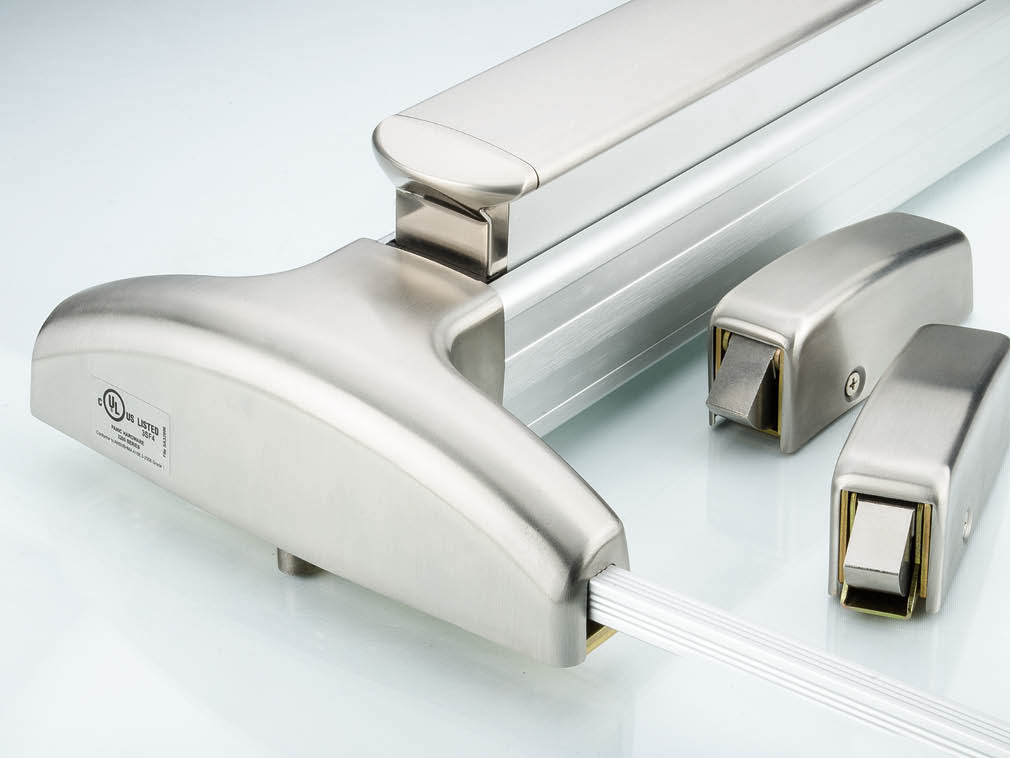

SVR — 2200 / F2200 أجهزة قضيبية عمودية سطحية ذات الرأس الضيق

SVR — 2200 / F2200 أجهزة قضيبية عمودية سطحية ذات الرأس الضيق

ANSI الدرجة 1 تحمل عالي

Klacci SVR -- 2200 / F2200 أجهزة قضيبية عمودية سطحية ذات الرأس الضيق
الاستخداماتالمكاتب والمدارس ومرافق المعيشة والمؤسسات أو الأبنية التجارية الأخرى.
الزاوية عرض أدنى 2″ (51mm).
الاعتماد/ الامتثالأجهزة الأمان المدرجة في قوائم UL/cUL بالنسبة لأجهزة الأمان الموافقة للمعيارUL305 وكذلك أجهزة الأمان الموافقة لمعايير رابطة مصنعي عتاد البنائين/ المعهد القومي الأمريكي للمعاييرANSI/BHMA A156.3-2014 – الدرجة 1.
أجهزة الأمان المدرجة في قوائم UL/cUL بالنسبة لأجهزة مخارج الطوارئ المقاومة للحريق لمدة 3 ساعات، والتي تتوافق مع معايير UL10C وUBC7-2. والتي تتوافق كذلك مع قانون NFPA 80 – أبواب ونوافذ الحريق.
أجهزة مخارج الطوارئ والرافعات والمقابض والسحابات جميعها تتوافق مع ما نص عليه قانون الإعاقة الأمريكي(ADA) وقانون NFPA 101 – قانون سلامة الحياة.
الأبواب والتجهيزاتبالنسبة للتركيبات الجديدة أو التعديلية في أجهزة المصنعين الآخرين.
للتعرف على استخدامات فتح الأبواب القصوى وقوائم أجهزة مخارج طوارئ الحريق،
– القضبان
– سمك الباب1-3/4″ (45mm) ~ 2-1/4″ (57mm). Consult factory for other door thickness.
– Door Wide3′ (914mm)(قياسي) ~ 4′ (1219mm).
– Door High(أمان)7′ (2134mm)(قياسي) ~ 10′ (3048mm).
(حريق)7′ (2134mm)(قياسي) ~ 10′ (3048mm).
– الخط المركزي للجهاز من مستوى الأرضية المشطبة39-5/8″ (1006mm).
– الفتحة السفلية للباب1/4″ (6mm).
وعاء المركزوعاء مركز عام، من الفولاذ الثقيل المصنع مع أجزاء معدنية في الوسط.
تتحدد وظائف الجهاز من خلال التهيئة مع نوع المقبض.
وعاء السقاطة العلوية والسفلية 4-1/2″ × 2-1/8″ × 1-1/2″ (114mm × 54mm × 38mm).
Center Case Latchboltفولاذ غير قابل للصدأ، توقف، إسقاط 3/4″ (19mm).
مسمار السقاطة العلويمن الفولاذ الذي لا يصدأ، قفل من نوع بولمان، قاذف 5/8″ (16mm).
مسمار سفليمن الفولاذ الذي لا يصدأ، قفل من نوع بولمان، قاذف مستقل 5/8″ (16mm).
مسمار منزلق دائري – اختياري..
مسمار الحريقمتاح لفتحات الأبواب حتى عرض 8′ (2438mm) × ارتفاع 10′ (3048mm). الرجاء تعيين لاحقة “LBR”
الوظائف الكهربيةيمكن أن تتداخل مع أنظمة أمن المبنى
– AL إنذار الخروج
– DE جهاز الخروج المتأخر
– ELR ارتداد السقاطات الكهربية
– LM مراقبة مسمار تثبيت
– RX طلب الخروج
– SS تبديل الإشارة
– E قفل كهربي Mortise
الكلاباتغير متاحة مع أجهزة مخارج طوارئ الحريق.
كلابات المفاتيح المنبسطة/ السداسية قياسية.
خيارات الكلابات متاحة مع LD, CD, ED (ELR).
شوكات التحريك
– أمان
— العلوية203/106 (النوع الدوار)
— المتوسط
— السفلية227
– حريق
— العلوية108 (النوع الدوار)
— المتوسط
— السفلية227F
الاسطوانات توفيرها غير قياسي، يتم تعيينها حسب الطلب.
المقبضيتم بيع الأجهزة والمقبض بصورة منفصلة، يسهل مزجهما ومطابقتهما،
المقابضحقل القبض السلسلة 500 قابل أن يعكس.
الأجهزة عديمة المقبض.
أيدي الاتجاهية لقبض السلسلة 400 عند الطلب.
مسامير التثبيتتوفير المسامير الميكانيكية والمسامير الخشبية قياسي
المسامير المسننة (SNB)تكون مطلوبة عند استخدامها مع الأبواب الخشبية أو المركبة أو الفولاذية المجوفة غير المعززة.
